国立競技場

※クリックすると拡大します

計画概要

国立競技場は、明治神宮外苑の歴史と伝統ある環境の中で、2020年東京オリンピック・パラリンピック競技大会のメインスタジアムとしても使用された施設です。すべてのアスリートが最高の力を発揮し、世界中に感動を与え、そのよい遺産として、後世の人々に長く愛され活用される施設となることが望まれています。
国立競技場は、日本らしさを世界に誇れるスタジアム、災害に強いスタジアムなどをテーマに設計されました。構造的には、周辺環境に配慮した屋根形状、工期に配慮したシンプルな構造やプレキャスト、プレファブ製品の採用、日本らしさを表現した木と鉄のハイブリッドな部材を用いた屋根、地域防災に貢献できる耐震性の高いソフトファーストストーリー制振、といった特徴を有しています。

建築コンセプト

本建物は、地上5階、地下2階、延床面積約194,000m²、最高高さ約47.4m、平面の規模は、南北方向長さが約325m、東西方向長さが約250mの円形の形状をしたスタジアムです。

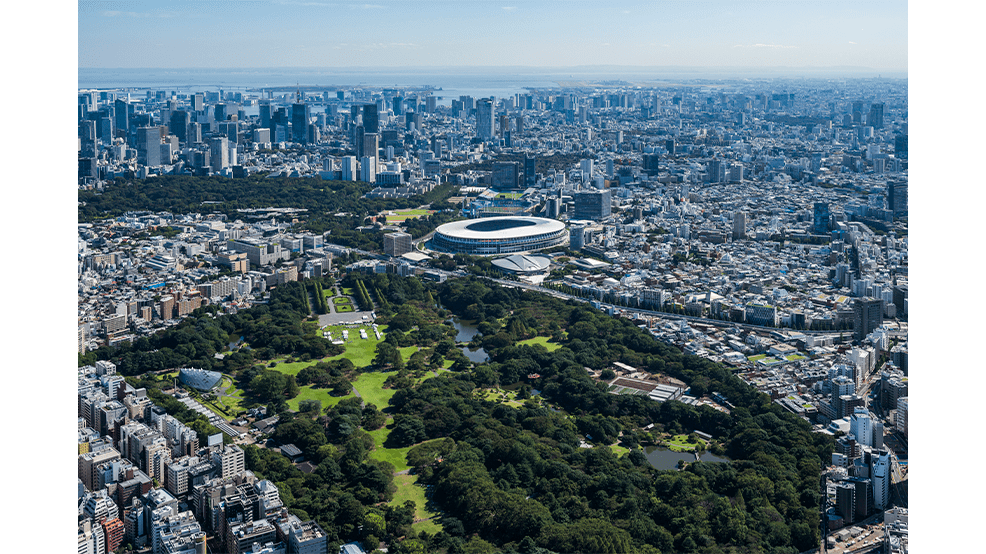

• 明治神宮外苑の歴史と伝統のある環境の中で、「杜のスタジアム」をコンセプトに新たに建設。建物高さを50m以下に抑え、周辺景観と調和

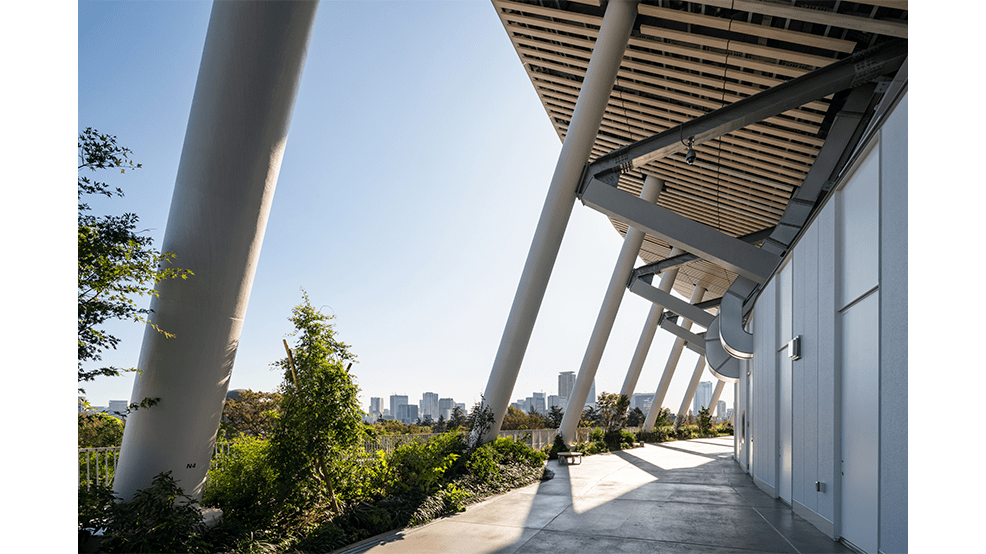

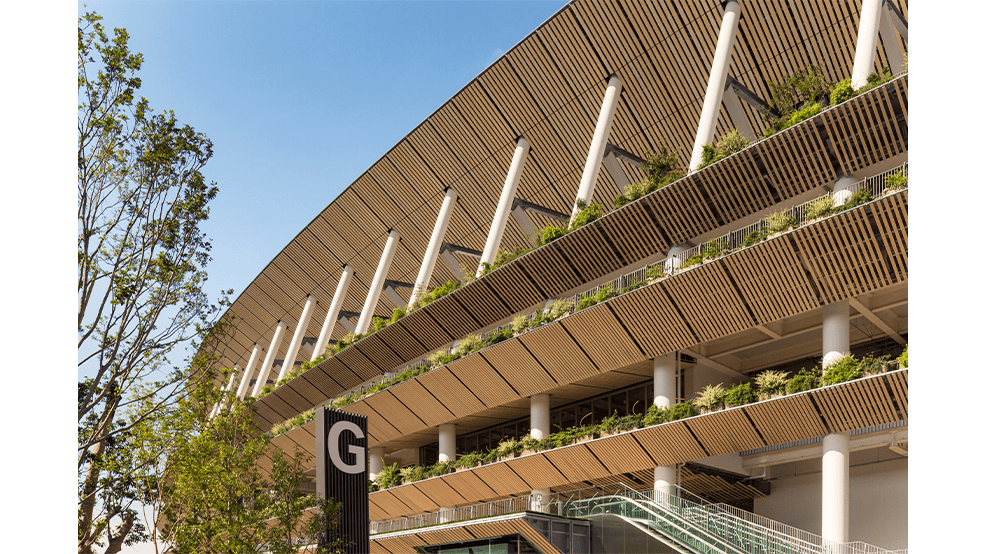

• 日本の伝統建築の特徴である軒庇をスタジアムの外周に設け、連続した縦格子で仕上げることで、繊細で柔らかな陰影をつくりだし、自然と調和する日本らしさを創出
• 屋根のトラスには鉄骨と木材を組み合わせた部材を用い、アスリートや観客に木の温かみを感じさせる。また、建物外周の軒庇や室内にも積極的な木材を利用

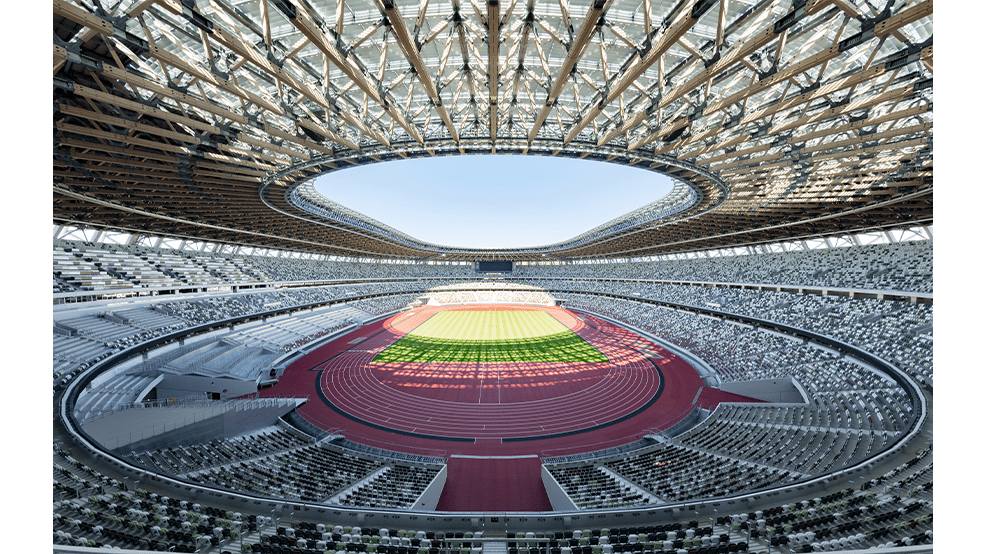

• 勾配を徐々に急にしたすり鉢状の3層スタンドを360度連続させることで、アスリートと観客との一体感を創出
• 東京都の広域避難場所に位置する本建物は、非常時における人命の安全確保を第一に、大地震後も大きな補修をすることなく安全に使用できる耐震性能を確保

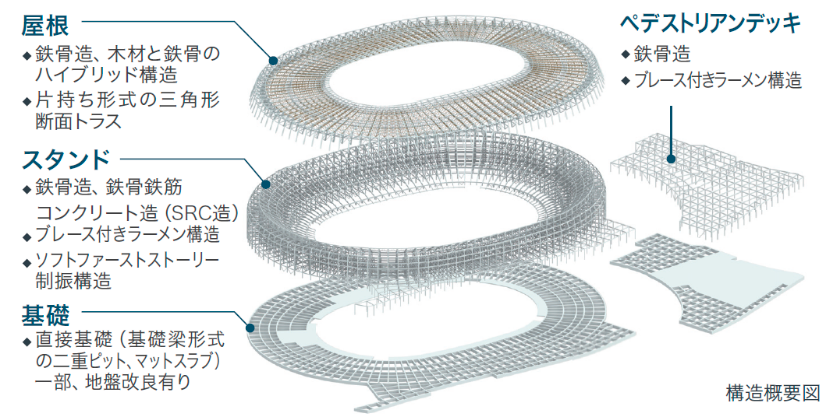

構造コンセプト

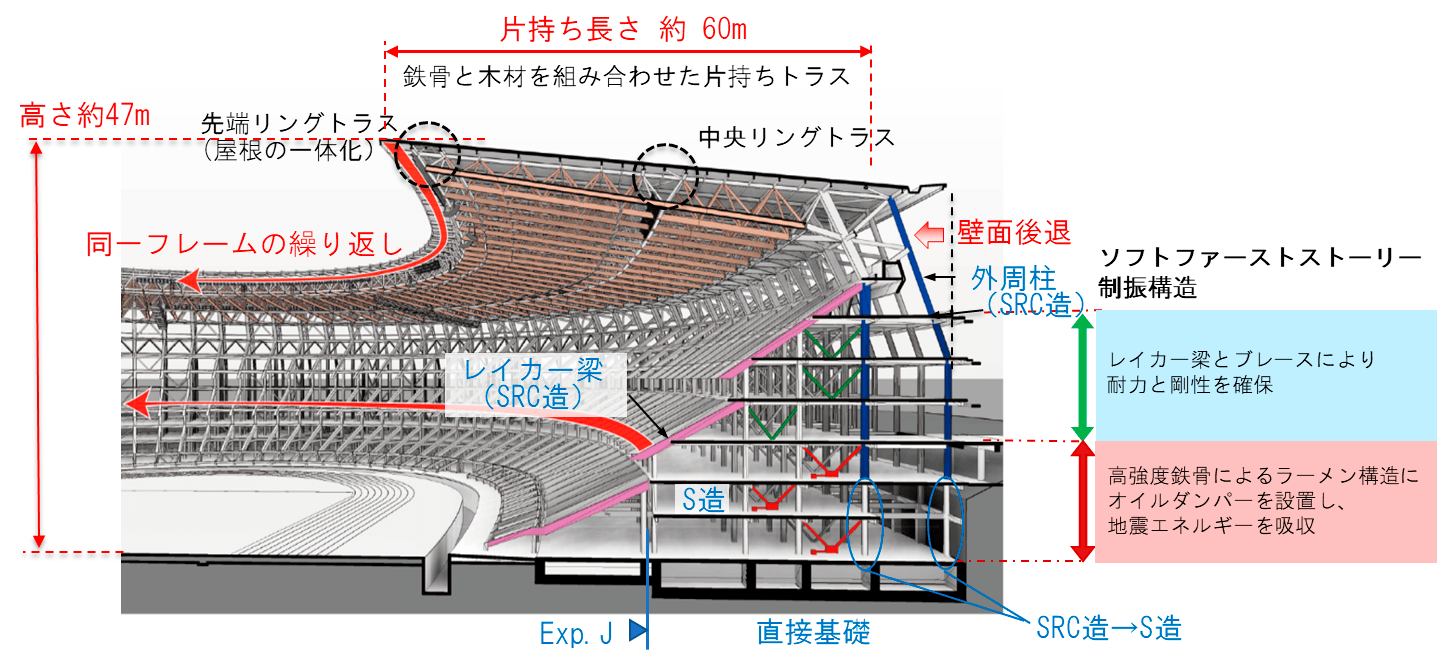

構造は、建築コンセプトの実現を図るとともに、災害に強いスタジアム、日本らしさを世界に誇れるスタジアムなどをテーマに、施工性を最優先とする架構計画を行いました。

(1)工期を遵守するため施工性を重視した構造架構

• 周方向に同じ形式のフレームを繰り返すシンプルな架構
• 建て方時に単独で自立できる片持ちトラスの屋根
• 鉄骨造を主体とし、コンクリートの特性を生かしたSRC造の併用

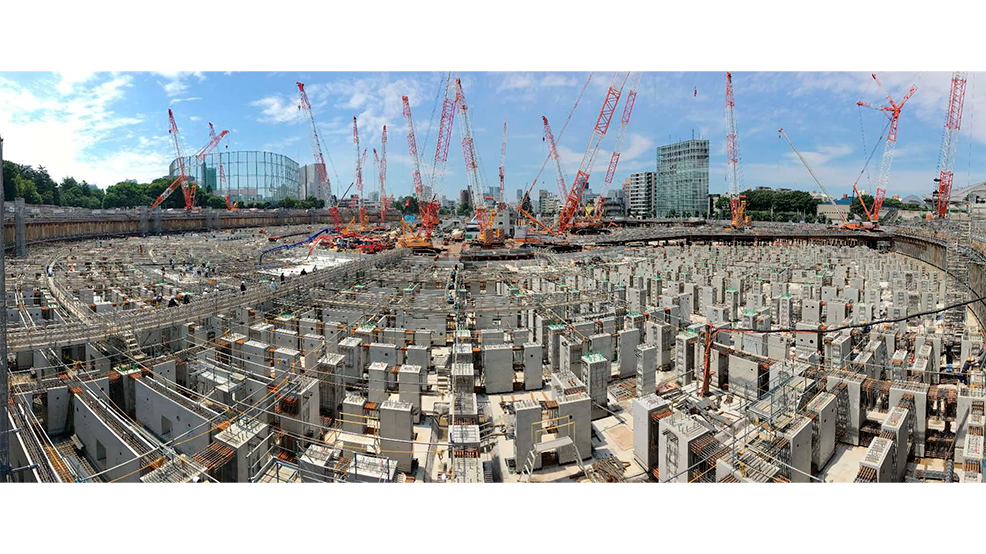

• コンクリート部材のプレキャスト化、プレファブ化

(2)地域防災に貢献できる災害に強い架構

• ソフトファーストストーリー制振構造の採用
• 屋根全体で地震や暴風に抵抗する屋根架構

(3)世界に誇れるスタジアムを実現する積極的な木材の構造利用

• 屋根トラスへの鉄骨と木材を組み合わせた部材の採用

基本となる構造は、靭性と耐力に優れた素材で、建築計画により決まる梁スパンの長さ、床レベル段差、オイルダンパーやブレースの取り合い、および工期を考慮し、施工性に優れた鉄骨造としました。鉄骨部材の接合は、施工性を考慮してスタンド・屋根共にボルト接合を基本としました。屋根は、耐久性に優れた溶融亜鉛めっきとし、屋根トラスの下弦材とラチス材には木材と鉄骨を組み合わせたハイブリッドな部材を採用しました。スタンドは、剛性と耐力が必要な屋根を支持する外周柱等は適材適所でSRC造とし、プレキャスト化することで鉄骨造と同様の施工を実現しました。また、ソフトファーストストーリー制振構造として架構の長周期化を図るため、高強度鋼材（550N/mm²）の採用や大梁端部ピン接合および半剛接合の柱脚（ネジベース工法）を採用する等、鋼材の材料強度や接合工法の適切な使い分けを行いました。
