NEWS 2023.06

大成建設技術センター　風のラボ

※クリックすると拡大します

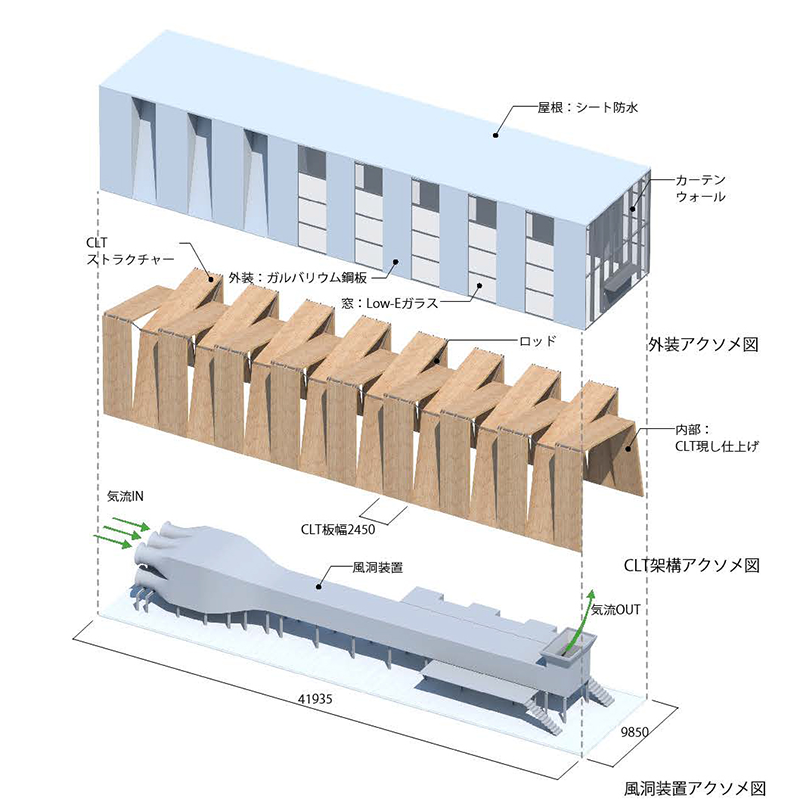

施設構成のアクソメ図

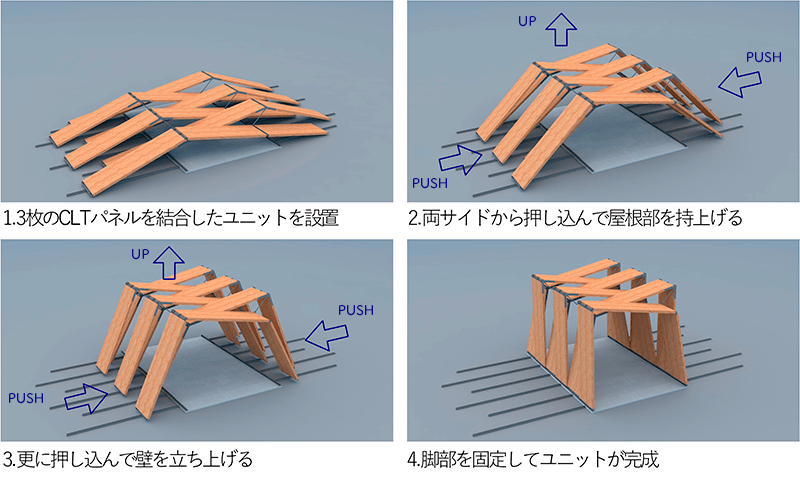

プッシュアップ工法の施工手順

CLT単独の大スパン構造システム「T-WOOD® SPACE」による大型風洞実験棟

近年国産木材利用の促進とともに、中・大規模建築の木造化が推奨されています。その中でもCLTは法整備も進み、国産で最大12m×3mの大判パネルの製作が可能となり、様々な場所で利用されるようになってきています。これまでCLTは、比較的小規模で部屋が小割になった住宅や宿泊施設での使用事例が多かったのですが、最近では面剛性の高さを活かした耐震要素として他の構造と組み合わせた形式や、屋根架構としての利用事例もみられます。
本施設では、大型の風洞実験施設を収容するための幅8.5m×高さ9m×奥行き42mの大空間を確保した建屋を、CLT単独の構造により実現することを目指し、3枚のCLTで構成する非対称門型ユニットを交互に並べて構築しました。CLT単独の構造としては国内最大級の12mスパンが可能な3ヒンジ架構の構造システムを開発しました。

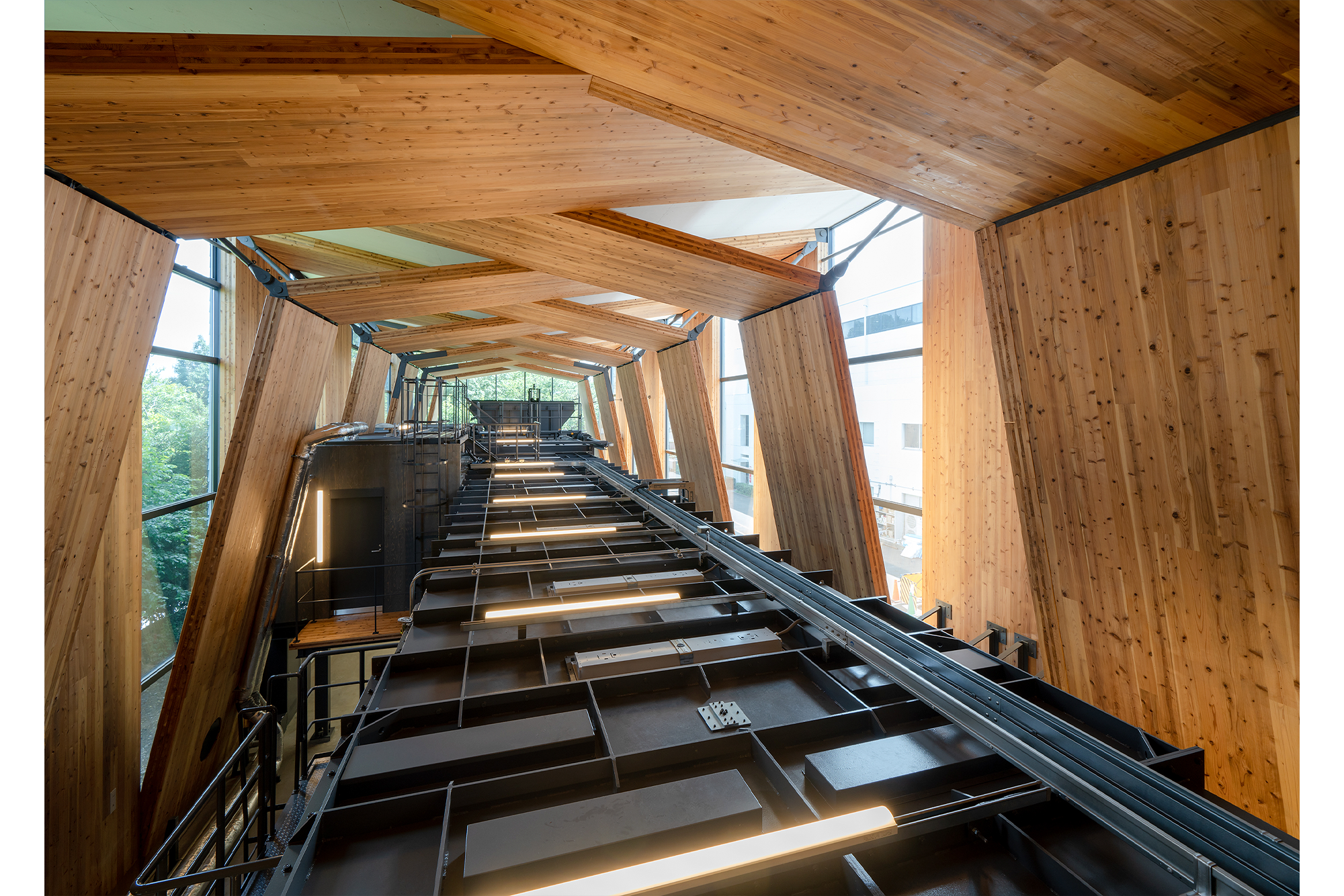

木の温かみのある大空間

内部の仕上げを構造体であるCLTの表しとし、木の温かみや香りを感じることのできる空間となっています。
隣接するCLTの間に生まれるすき間から自然光を間接的に採り入れ、明るく健康的な内部空間を提供しています。

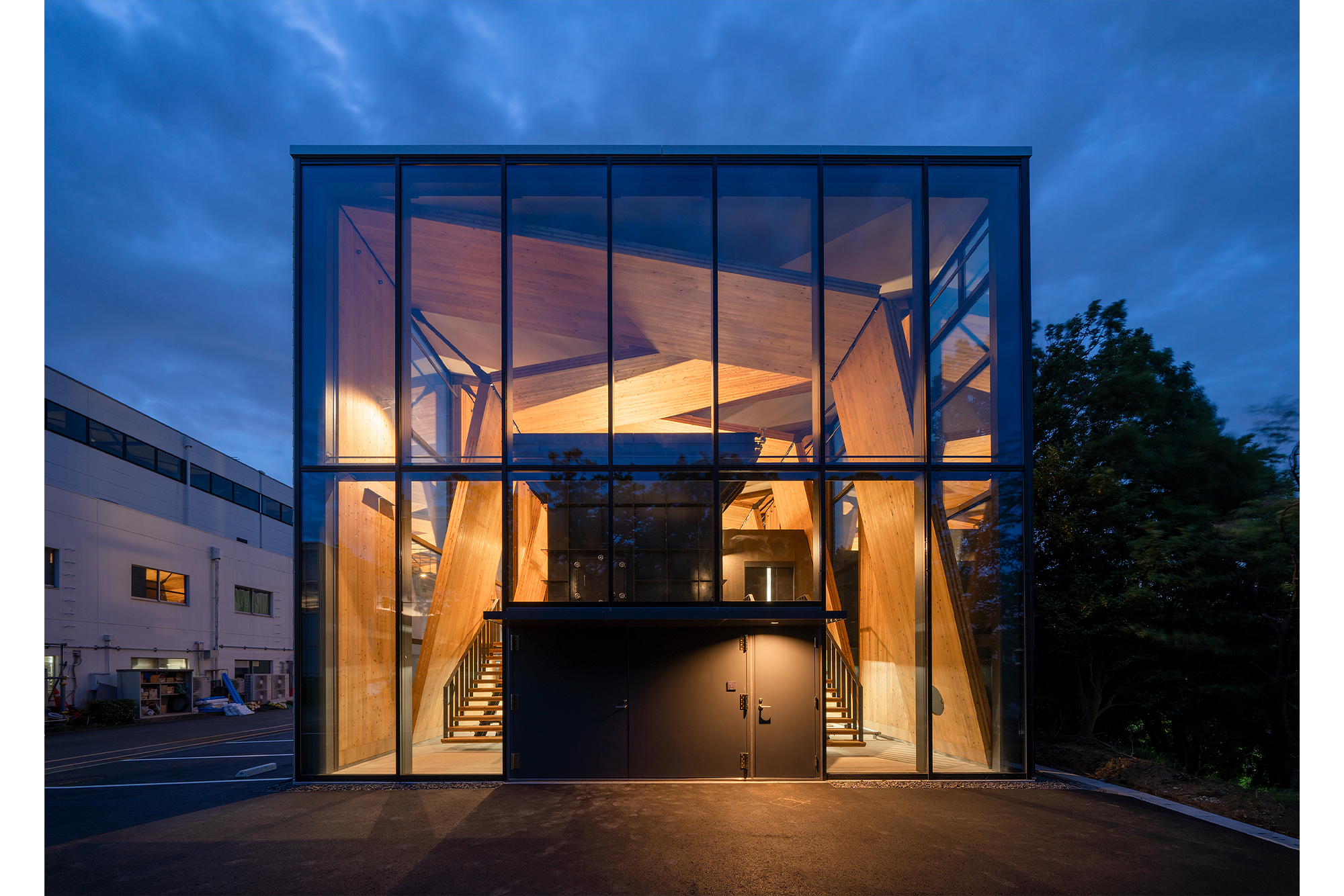

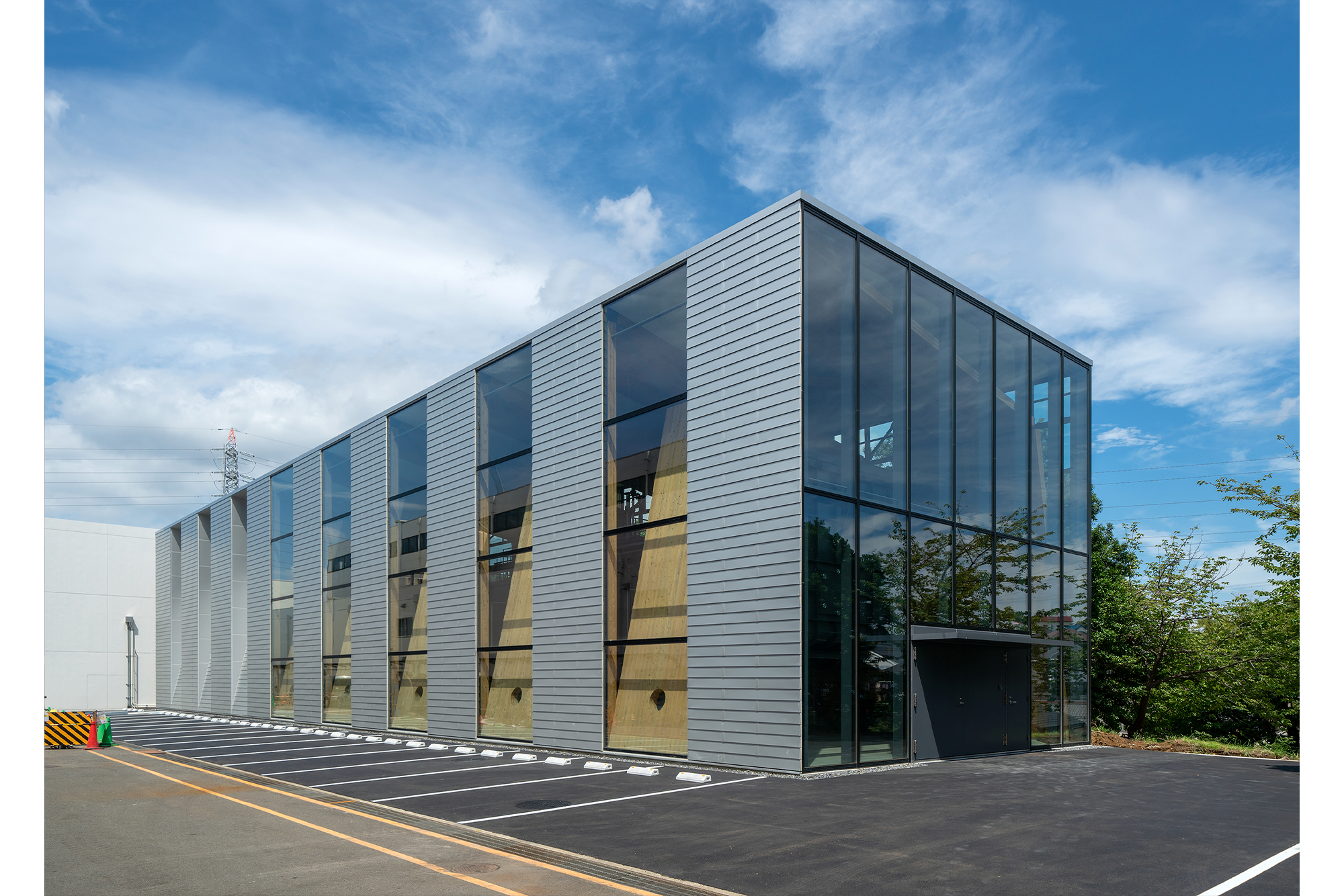

また、正面のカーテンウォールや側面の窓を通して、構造フレームを外部からも見ることができるようにしています。

プッシュアップ工法による施工の省力化

地上組したCLTパネルユニットをプッシュアップ工法で立ち上げることで、一般的な建て方の工法と比べて施工の省力化が可能な構造システムとなっています。

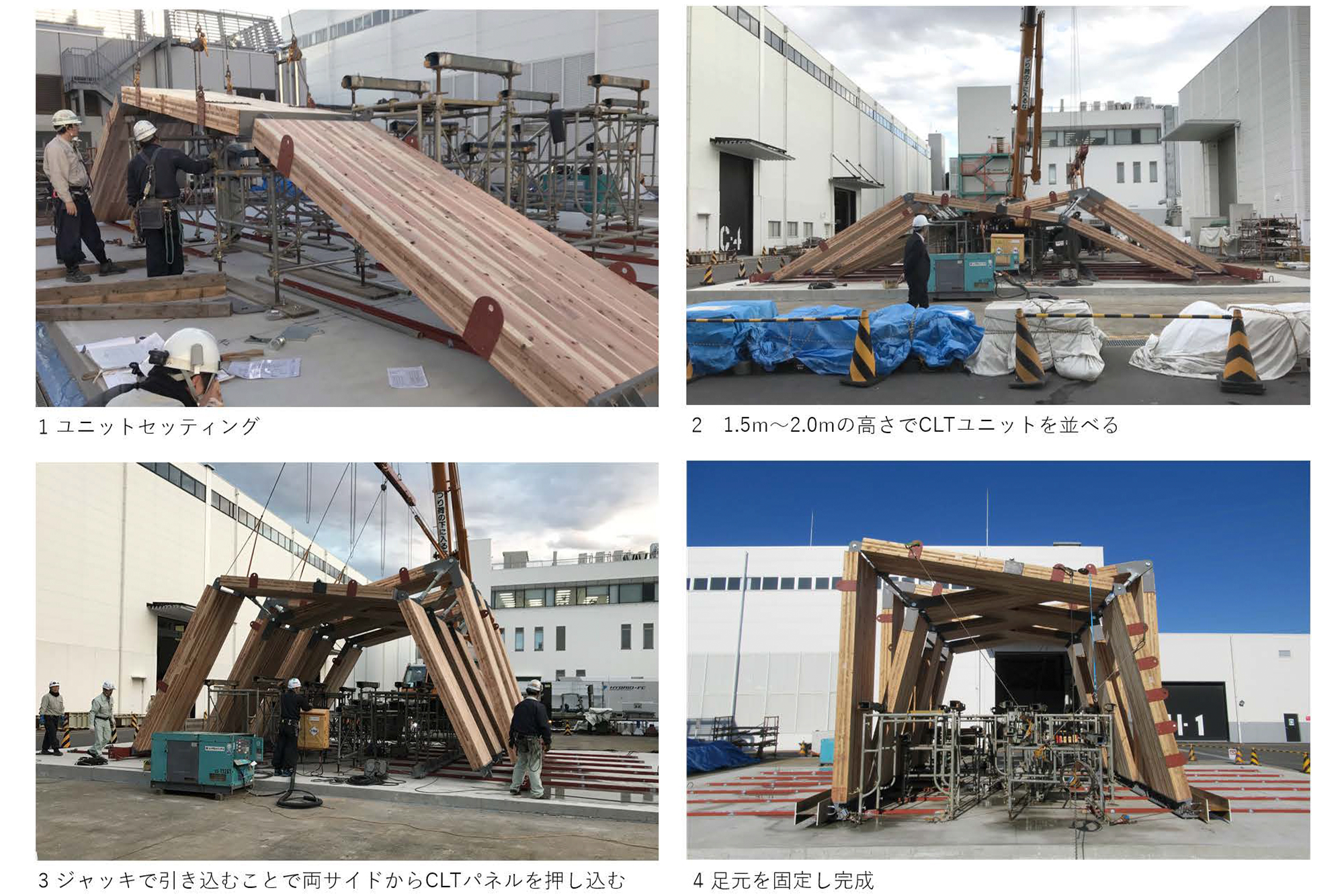

プッシュアップ工法は、1/2サイズのモックアップによる実証実験を行い、施工実現性を確認しました。
（本施設では、施工条件が合わず不採用）
